效能極佳的污泥 熱風乾燥機

熱效率高、操作簡單、節約能源

(日本技術合

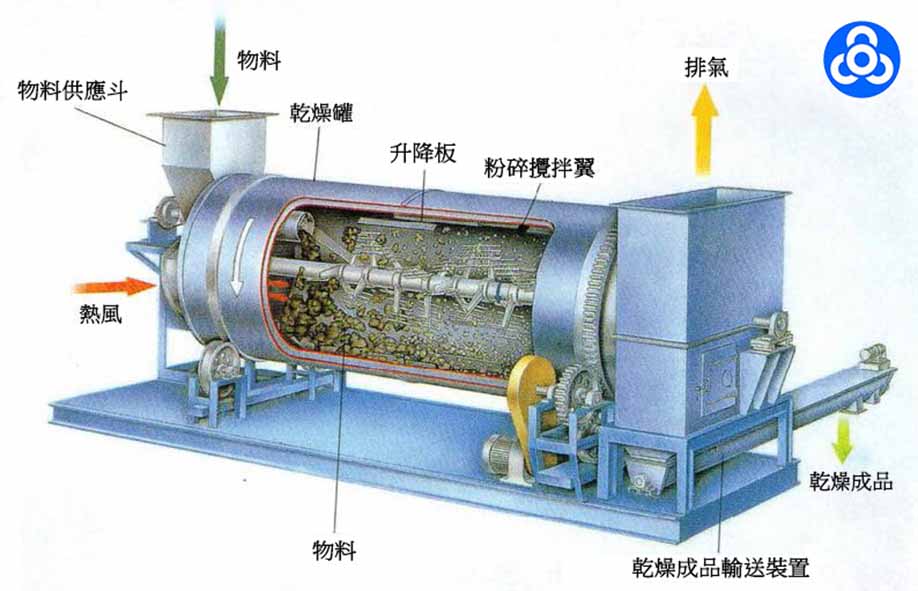

 旋轉熱風乾燥機原理及構造





實現短時間乾燥,獲得均勻粉粒狀成品

旋轉熱風乾燥機優點



無物料黏結問題,適用於各種廢水污泥乾燥以及各種有機性、無機性物料/廢棄物的乾燥

熱容量係數大,熱效率高 。

產品含水率可 調控,適用範圍廣。

低耗能之污泥減量設備,節約能源,經濟附加值高。

乾燥時產生的VOC氣體可作為物料乾燥之燃燒空氣,排出氣體無異味。

採用袋濾式除塵器進行廢氣除塵處理,無粉塵污染。

乾燥和脫臭同時進行,燃料消耗量與其他型式乾燥機相比較少。

回轉圓筒內部含有粉碎軸,提高乾燥效率,使裝置更小型化。

設備磨損率極低,操作維護容易,可自動化運轉。

乾燥速度極快,可使用回收之甲烷沼氣為燃料。

污泥乾燥機投資回收期僅需 0.5∼1年左右。

是事業單位執行環境管理系統ISO14000優良改善方案。



 乾燥流程

Step1

乾燥物料在被投入旋轉圓筒內後,立即被筒內的升降板帶動,由底部到頂部進行攪動。

同時,與熱風接觸進行乾燥。物料在排出前,不斷地連續重複循環滾動、破碎、攪拌直到原料排出。

Step2

大塊的污泥等物料,在重力的作用下,從頂部掉落至底部的過程中,被由攪拌機所破碎逐漸變成細小塊粒。

Step3

物料表面在受乾燥後不斷剝落更新,可均勻和熱風接觸。物料在筒身內,據瀆翻滾攪拌可均勻受熱乾燥。

Step4

以上動作連續重複進行後,物料的含水率逐漸降低,並往筒身後部移動。大塊物剝落成細小顆粒。

真後更進一步粉碎。增加乾燥受熱表面積,而物料的流動則以瀑布狀的方式流動。

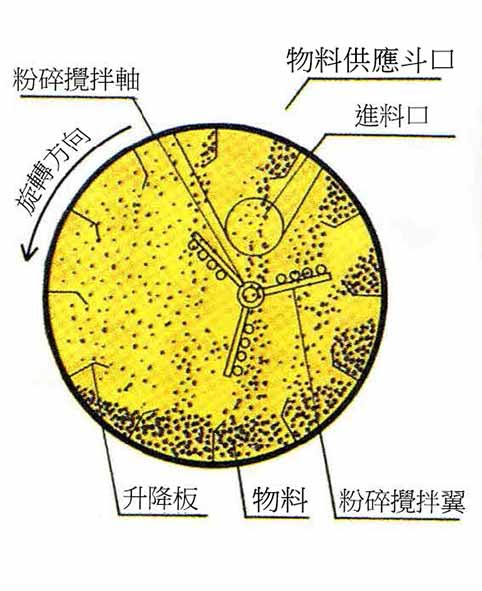

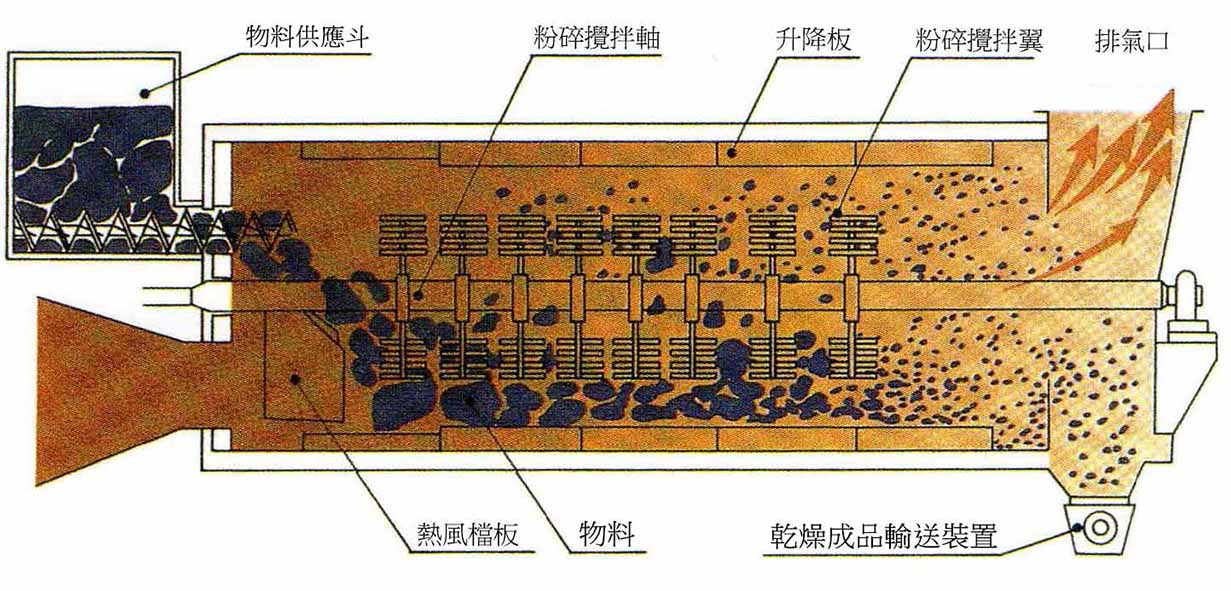

物料乾燥示意圖

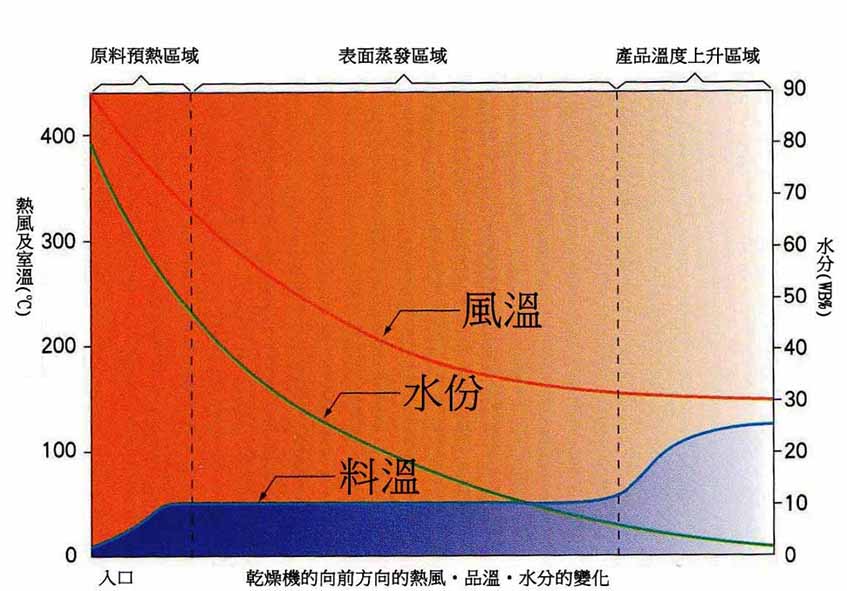

乾燥效果曲線圖



 與其他設備性能比較



項次

單位

旋轉熱風乾燥機

輸送帶式通氣乾燥機

旋轉窯式乾燥機

氣流乾燥機

需要熱量

kJ/h

330

540

500

420

動力

kW

35

60 以下

35

50

乾燥容積

m3

6.6

20~30

15~20

4~6

熱風溫度

800以下

100~200

500以下

500以下

排風量

m3/min

130

1000

320

280

原料水分

WB%

90%以下

60%以下

50%以下

40%以下

備注

1.不能使用高溫熱風

2.裝置大型化

3.需要預備成型工序

1.乾燥器內有附著物

2.塊狀料和熱風接觸不良

3.安置面積大

1.成品的原料需返回

2.需要大送風動力

3.需熟練的操作技術

(以1噸/hr 的水分蒸發速度為例)

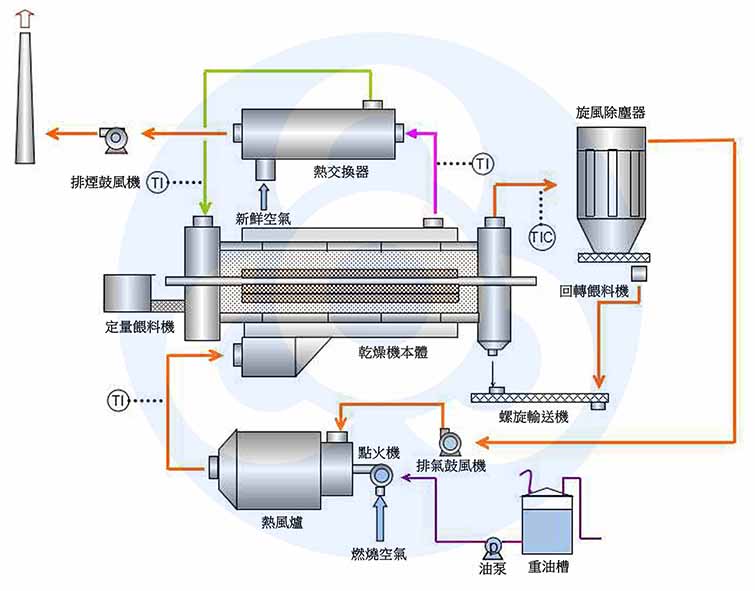

間接式熱風乾燥系統

特點

1. 將乾燥時生產的臭氣進行燃燒脫臭的同時,將其燃燒產生的熱量用於乾燥。
2
. 乾燥裝置通過布袋除塵對廢氣中的粉塵進行處理,使廢氣無粉塵。
3.
乾燥和脫臭同時進行,燃料消費量與其他裝置相比較少。
4
. 回轉圓筒內部含有粉碎軸,提高乾燥效率,使裝置更小型化。
5
. 排氣不與原料直接接觸,乾燥品的品質能夠保證。



適用範圍

1. 農業畜牧業、養殖業的肥料及飼料等物料乾燥。

2. 農業、畜牧業殘餘物及廢棄物的乾燥。

3. 已熟成之有機堆肥 (發酵堆肥) 的乾燥

4. 大型市鎮生活污水處理廠初沉池污泥,二級沉澱池生物污泥乾燥。

5. 工廠廢水處理場無機污泥及生物污泥乾燥。

6. 工業工廠有機性、無機性廢棄物的乾燥。

7. 各類金屬廢棄物的乾燥。

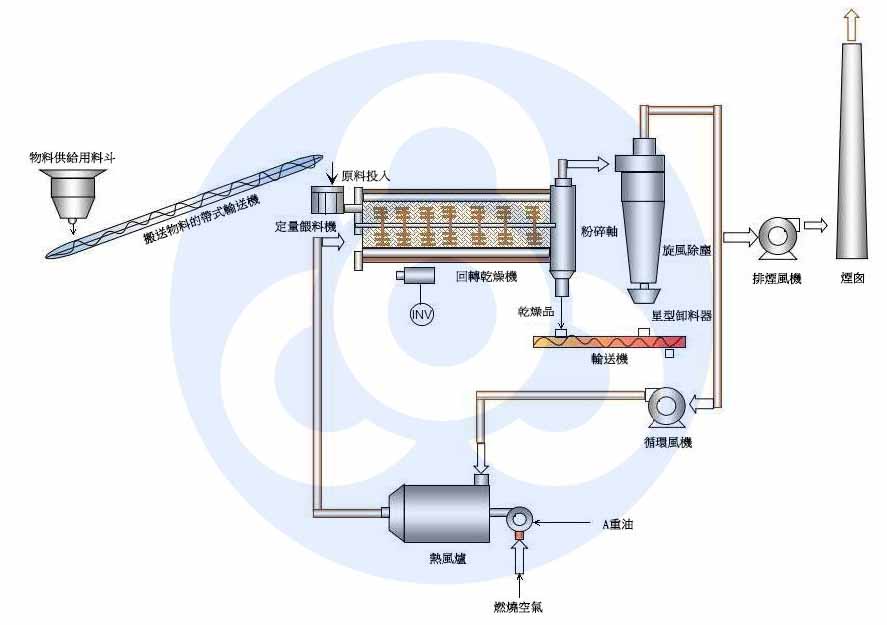

 直接式熱風乾燥系統



特點

1. 適用於土壤及含砂污泥的乾燥與滅菌。

2. 土壤等無機物的乾燥廢氣處理,一般只需旋風集塵器處理即可達成。

3. 能夠對大量的有機物 料進行乾燥處理。

4. 運行管理容易,能夠全自動化運轉。

適用範圍

1. 農業育苗培養土的乾燥。

2. 工業廢水處理化學混凝沉澱池無機污泥的乾燥。

3. 工業廢水二沉池生物污泥乾燥。

4. 都市鄉鎮生活污水一級沉澱池含砂污泥乾燥。

5. 都市鄉鎮生活污水終沉池生物污泥 (有機污泥) 的乾燥。

6. 肥料的乾燥,例如發酵完成之有機堆肥的乾燥。

7. 畜牧業、養殖業飼料的乾燥。

8. 豆腐渣、食品加工殘渣的乾燥。



 標準規格

間接式熱風乾燥

項目

IHD-150

IHD-300

IHD-500

IHD-1000

IHD-1500

IHD-2000

水分蒸發量(kg/h

150

300

500

1000

1500

2000

使用電量(kW

11.3

13.5

20

60

82

125

燃料使用量(L/h

21

41

69

137

206

275

機器重量(ton

14

21

36

60

77

95

主要尺寸

寬(mm

6530

7800

9300

12800

13000

13500

長(mm

7230

8050

8500

13000

13800

14500

高(mm

3180

4500

5800

6800

7500

8200



直接式熱風乾燥

項目

IHT-100

IHT-200

IHT-500

IHT-1000

IHT-1500

理量(kg/h

100

200

500

1000

1500

使用電量(kW

5.5

8.3

20

37

62.5

燃料使用量(L/h

4.5

8.5

21

14.5

62

機器重量(ton

11

15

27

57.5

82

主要尺寸

寬(mm

3800

4100

8700

10400

11500

長(mm

5300

7400

10800

13200

15600

高(mm

3200

3600

4200

5300

6500
